空調ダクト用断熱材

ダクト断熱エース

ダクト断熱エース　製品概要

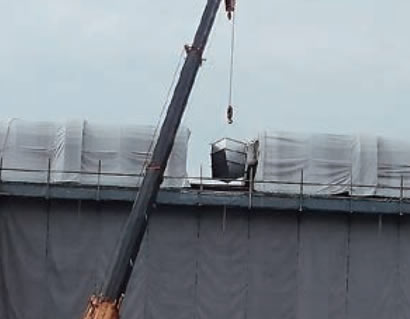

■現場作業の省力化・短縮が可能
工場で事前にダクト断熱エースを貼り付けたダクトを搬入できるため、現場での保温工数を大幅に削減できます。

■危険作業を削減

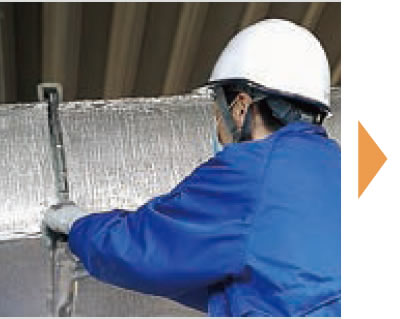

屋内高所での保温工事や、屋外高所でのラッキング作業が無くなるため施工安全性が大きく改善します。　(※屋外はダクト断熱エース内貼りのみ)

■独立気泡構造の断熱材
吸湿・吸水が無いため、保温性能の劣化や、ダクト鋼板の腐食を引き起こしません。グラスウールと違い、計算通りの結露防止性能が得られます。

■屋内空調ダクトで採用可能な不燃材料
ダクト鋼板に貼り付けた構造で、国土交通大臣不燃材料認定「NM-4531」を取得しています。一定規模以上の建築物のダクトは国土交通大臣が定めたもの又は国土交通大臣の認定を受けた不燃材料で造る必要があります。
※建築基準法施行令第百二十九条の二の四

〇詳細は古河電気工業ホームページまで
https://www.furukawa.co.jp/foam/duct/

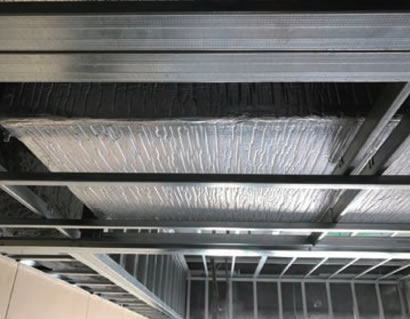

ダクト断熱エース製品特徴

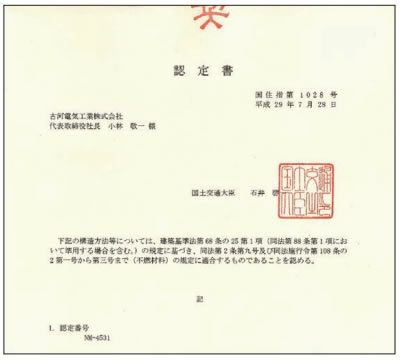

認定書

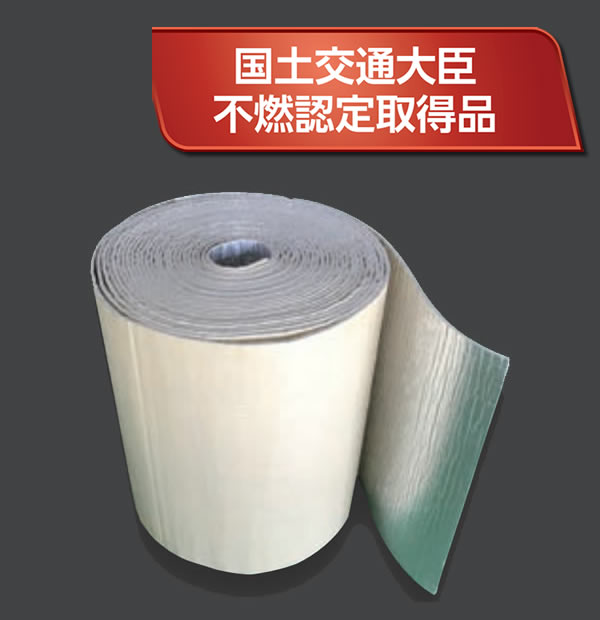

■国土交通大臣　不燃材認定を取得済み。

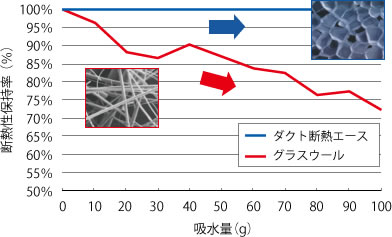

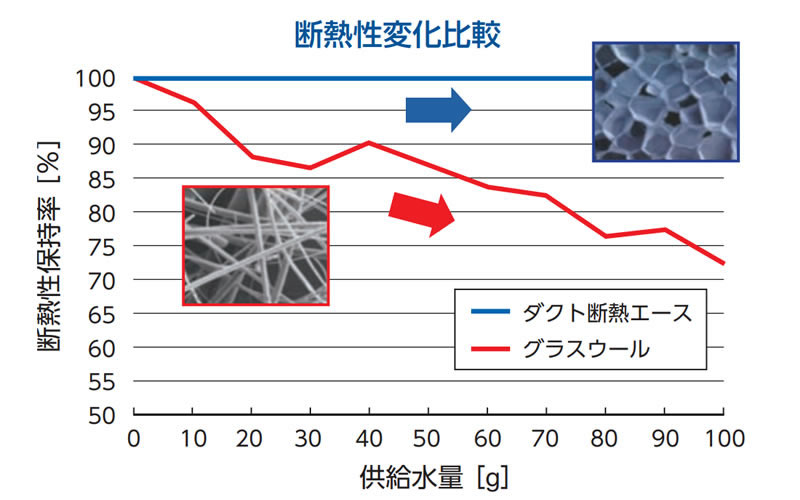

耐湿性

■独立気泡構造により吸水がないため施工後経時での断熱性低下がなく、断熱品質を維持。

	GWマット	当社断熱材
吸水率（mg/cm2）	160	0.2

ダクト断熱エース Point 3　施工性

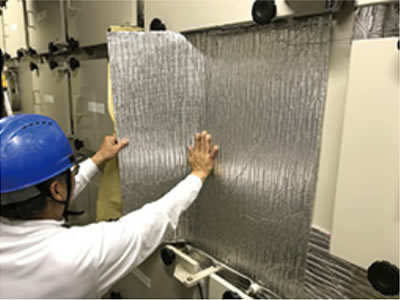

貼合性

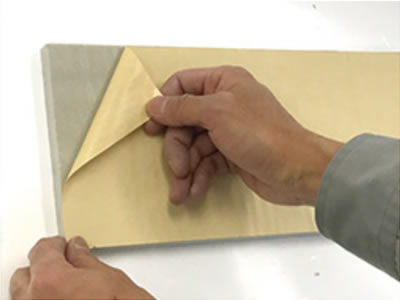

■国内工場にて粘着加工済みで、均一品質の工業製品。
■接着性の粘着剤で強固に固定。
■有機溶剤換気が不要。

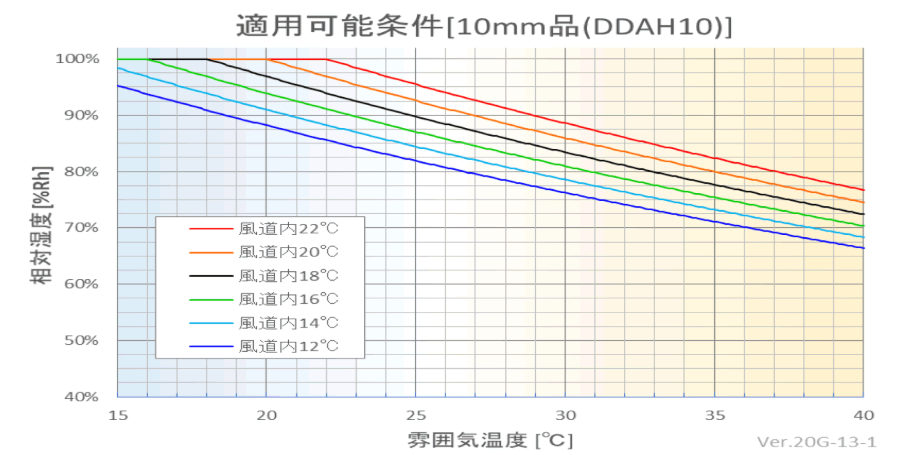

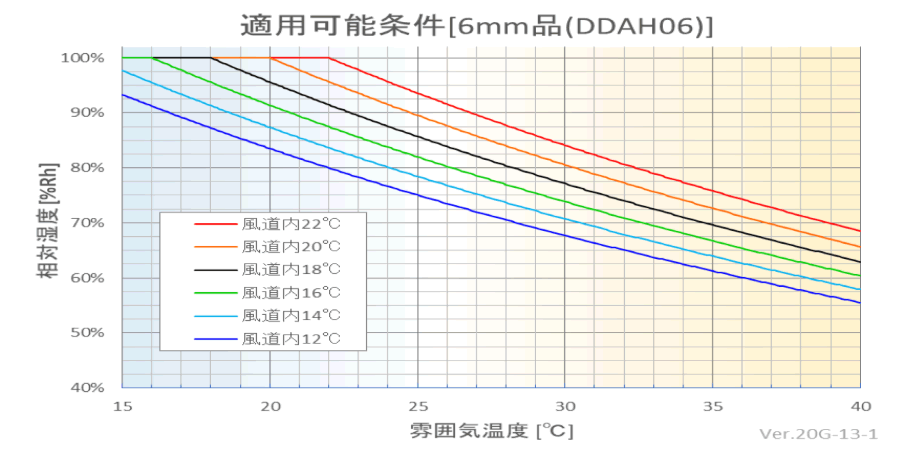

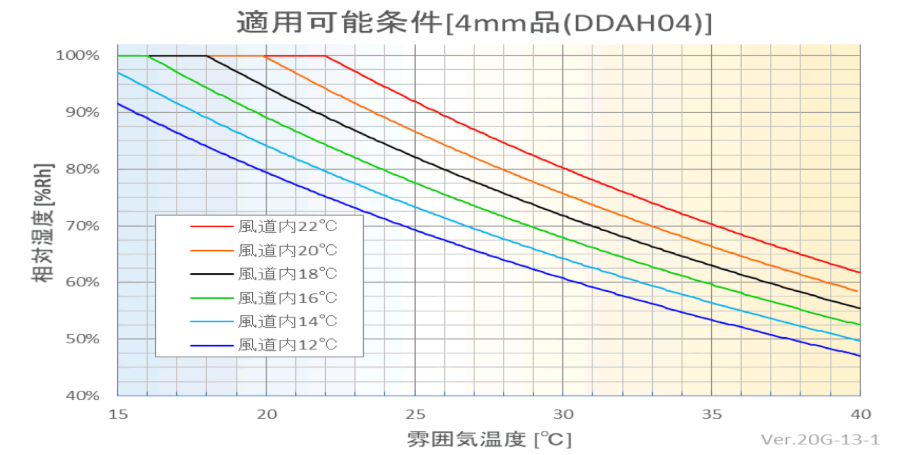

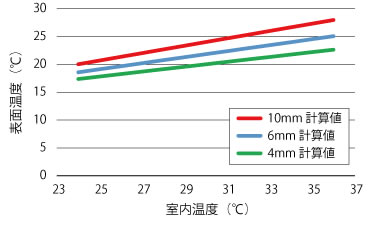

適用可能条件

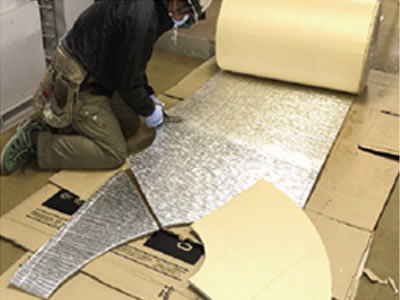

カット性

ハサミやカッターで簡単にカット可能

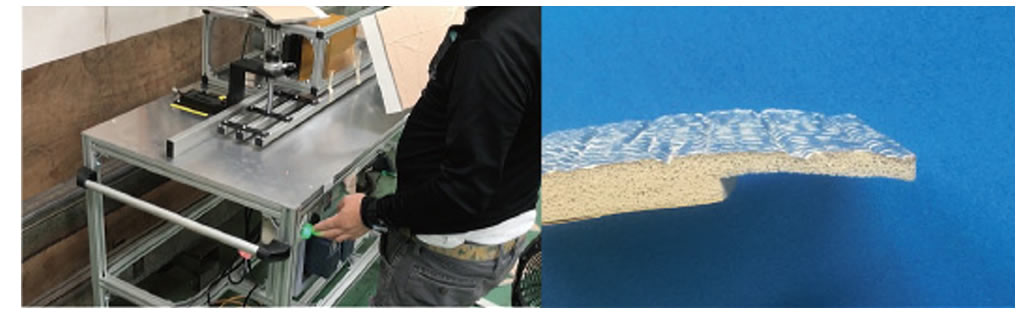

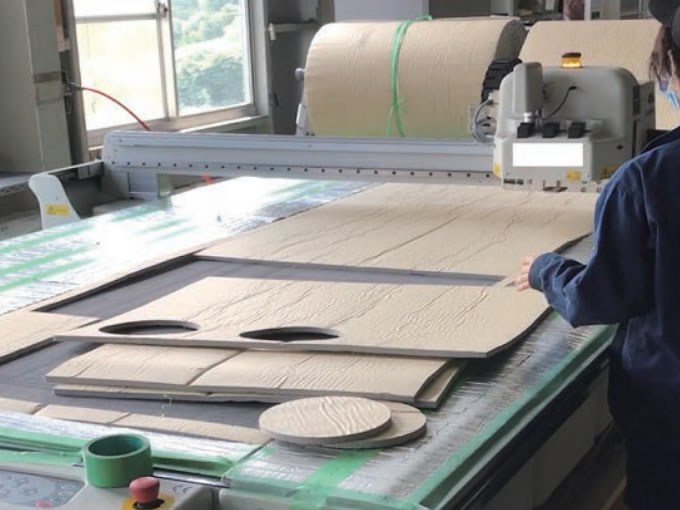

ダクト図面を使用して
レシプロ式自動カット機でのカットも可能

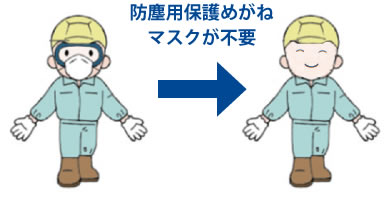

防塵性

■ガラス繊維などの飛散がなく、軽装備で快適に施工可能。
■施工現場の作業環境改善に貢献。
■施工後もクリーンな環境で使用可能。表面清掃が容易。

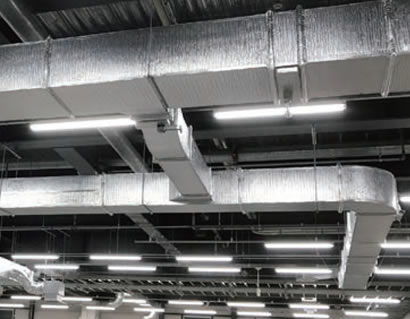

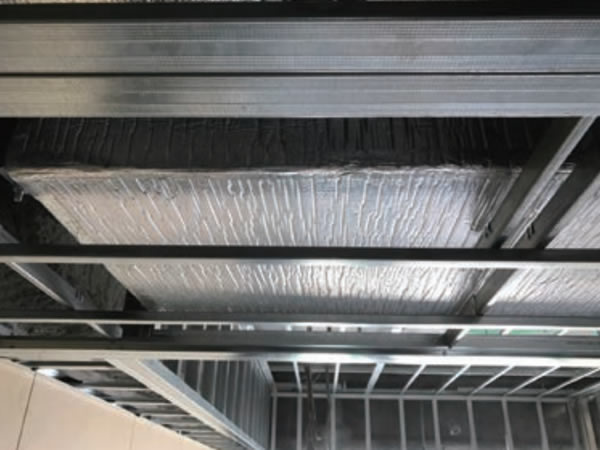

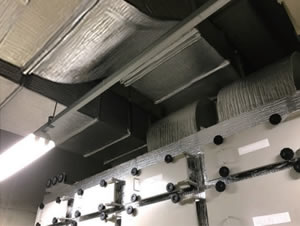

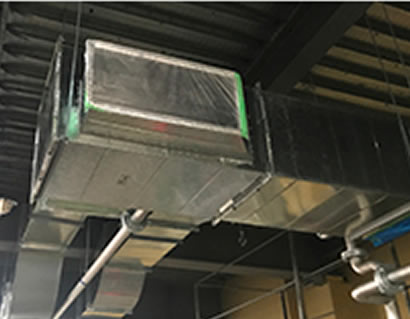

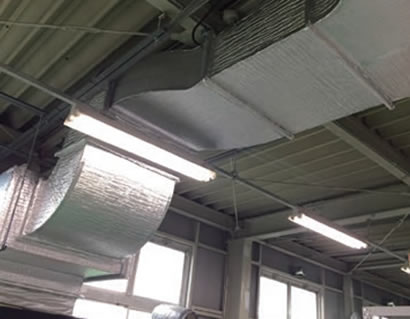

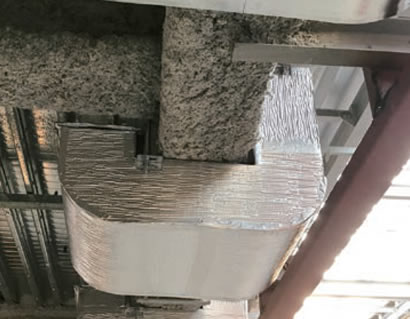

外貼り断熱

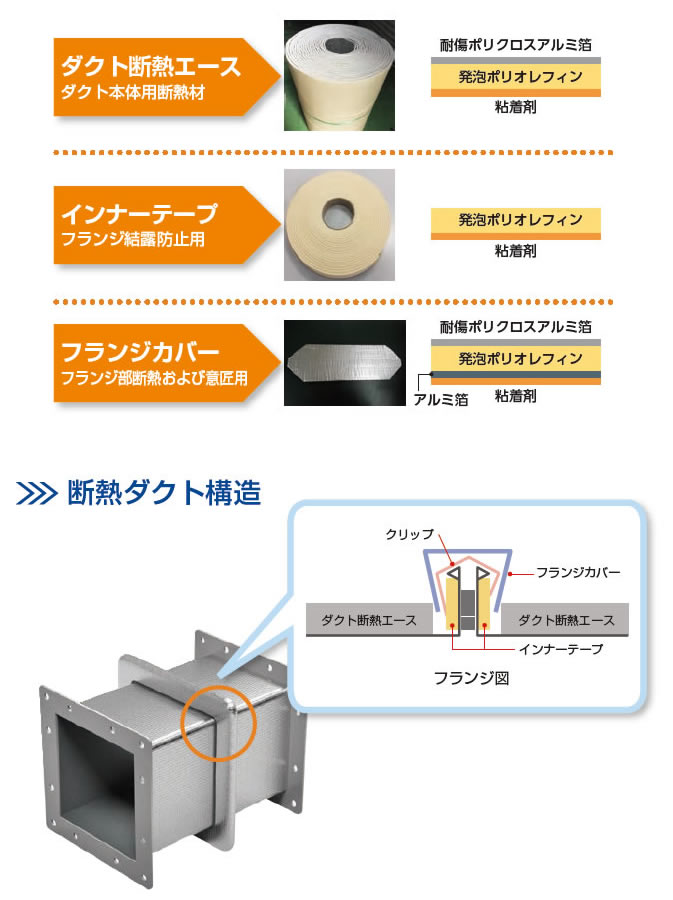

ダクト断熱エースの材料構成と断熱ダクト構造

＊特許出願済

ダクト断熱エース断熱プロセス

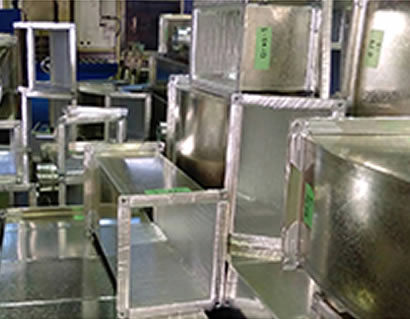

ダクト工場内作/天吊り前断熱

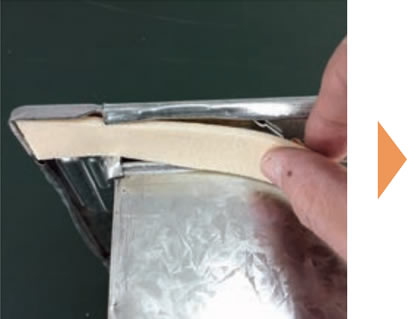

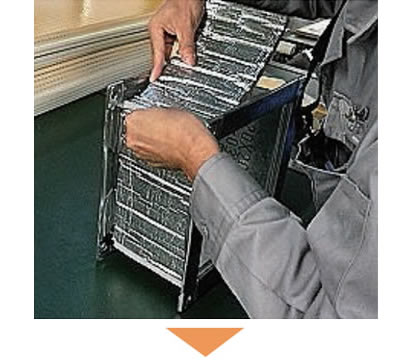

ダクトフランジに
インナーテープを貼付け

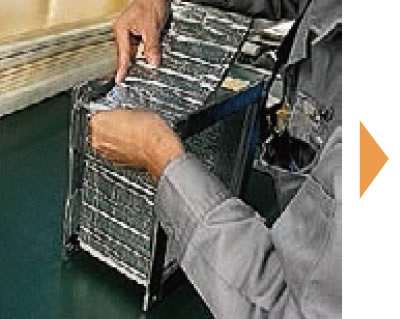

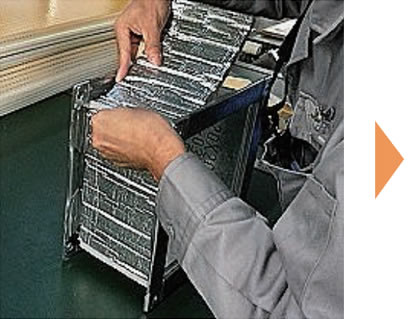

ダクト側面にダクト
断熱エース本体を貼付け

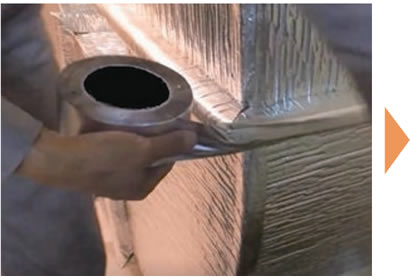

角にアルミテープを貼り、

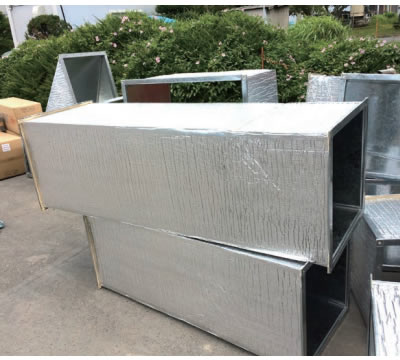

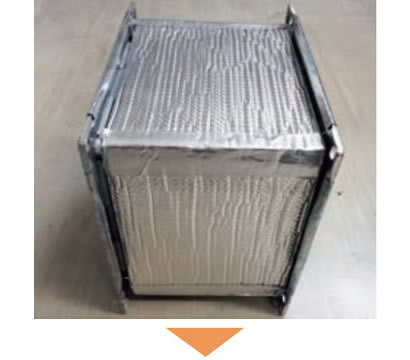

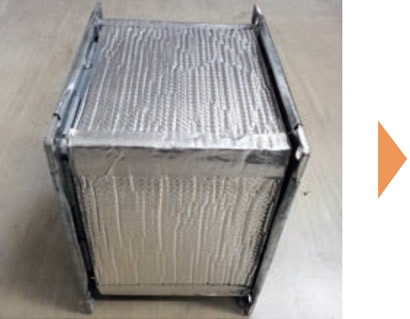

断熱ダクトピースが完成

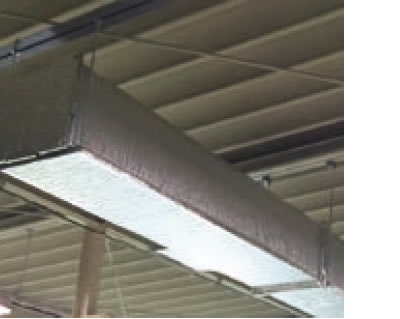

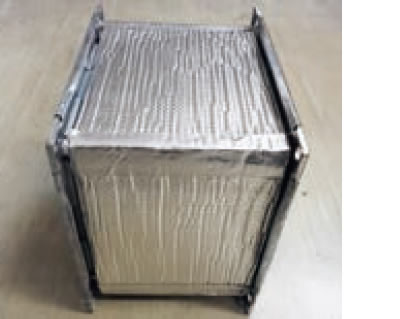

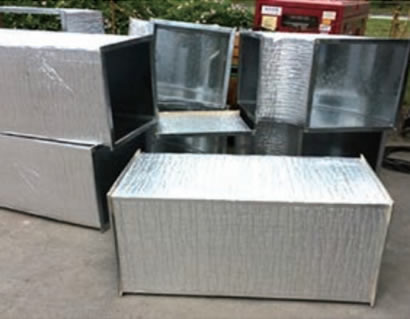

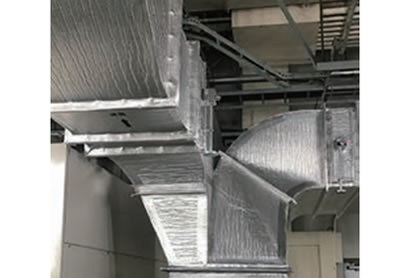

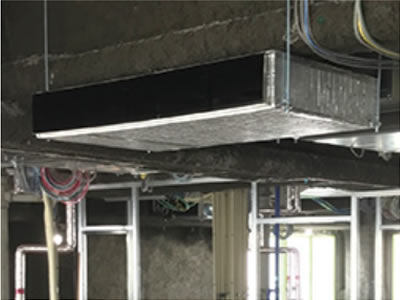

完成品

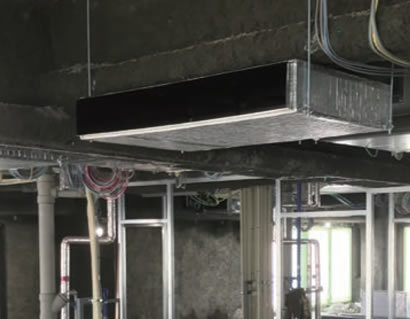

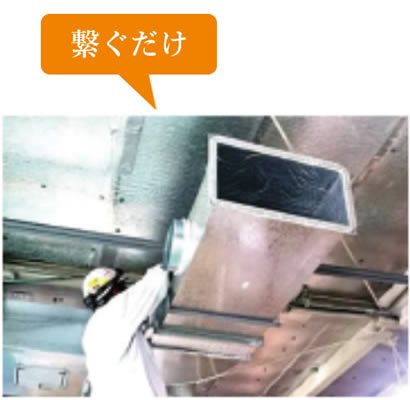

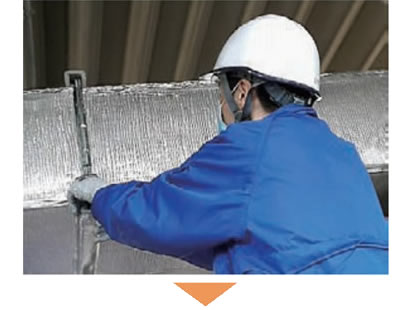

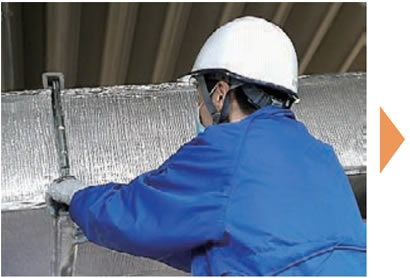

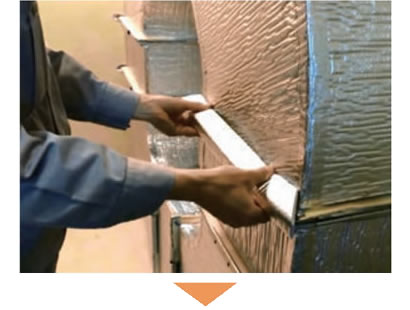

工事現場天吊り時処理

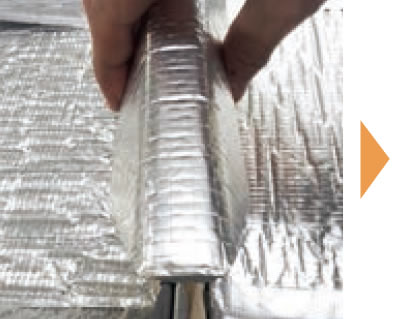

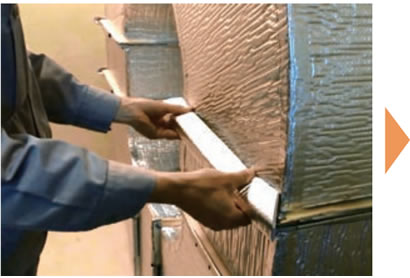

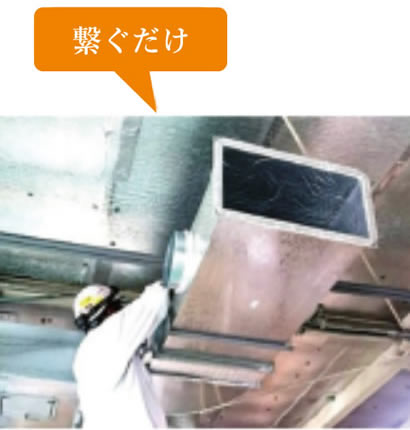

断熱ダクトピース同士を接続

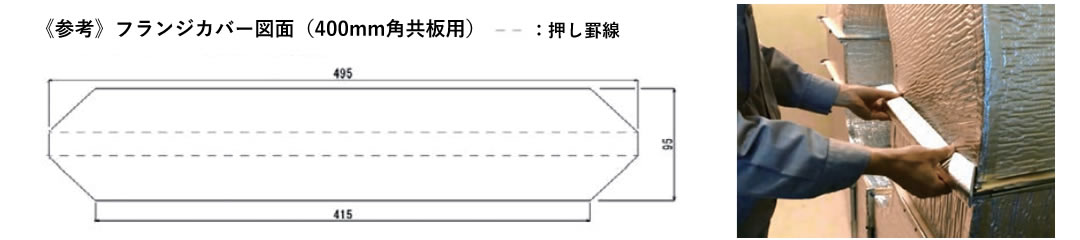

フランジカバーは長手方向
50mm単位でご用意可能

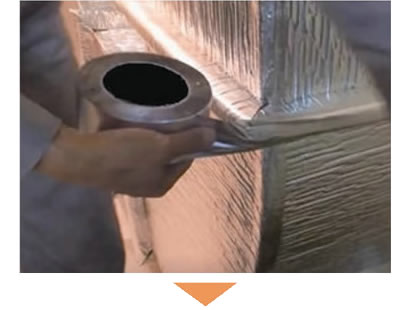

フランジカバーの外側に
アルミテープを巻き回す

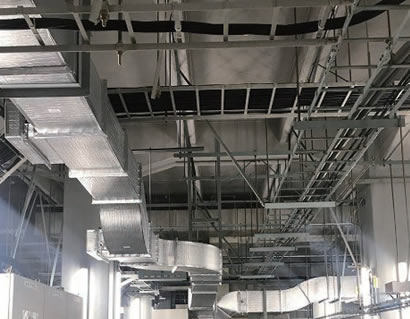

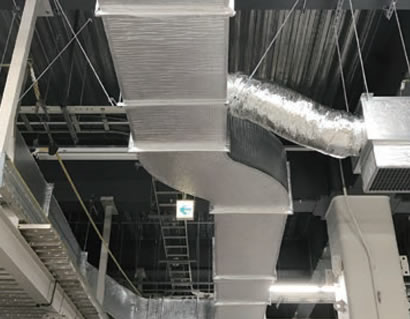

完成品

※ 一辺900mm以上の角ダクトはFGC-LONGを接いで御使用下さい。
※ フランジカバー外側、断熱材つなぎ目に貼るアルミテープは弊社推奨品光洋化学（株）気密・防水テープエースクロス011ALを御使用下さい。

●強固で耐久性のある粘着剤
ダクト断熱エースを用いている粘着剤は、耐久性に定評のあるアクリル系粘着剤を使用しています。その粘着力は7.0N/25mm（出荷時）以上であり、これは400mm角ダクトに貼った場合で10kg以上の荷重に相当します。粘着剤を鋼板に貼り付けた状態で高温高湿環境下に維持して評価を行い、経時に伴う粘着力変化に問題がないこと（図1）、熱サイクル試験においても優れた耐久性を示すこと（図2）を共に確認しています。

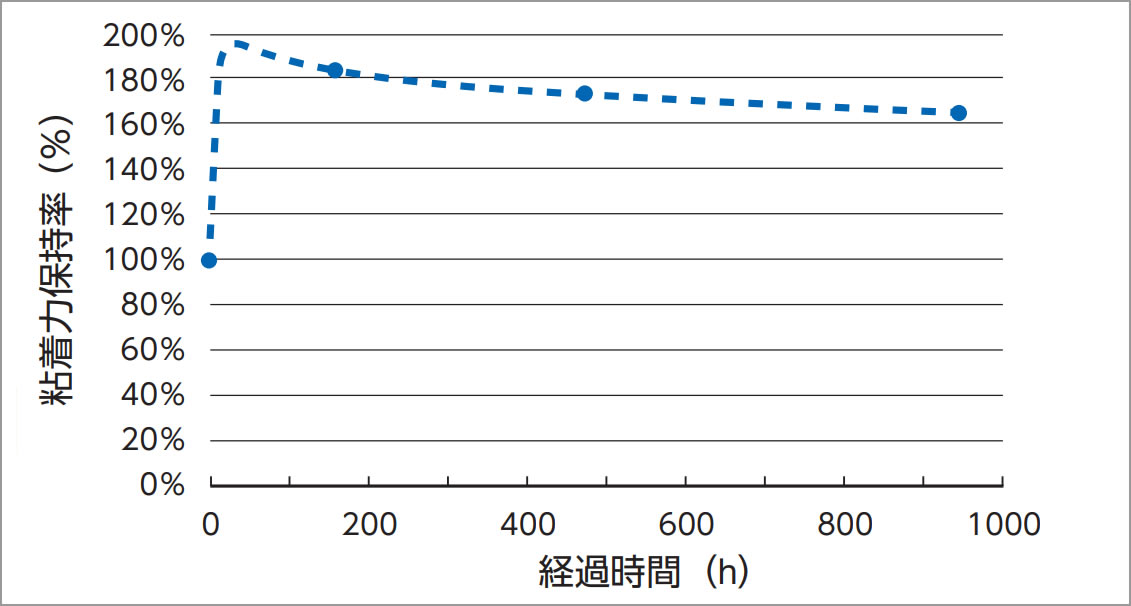

図1. 高温高湿加速試験（加速条件：60℃ 95％ RH)

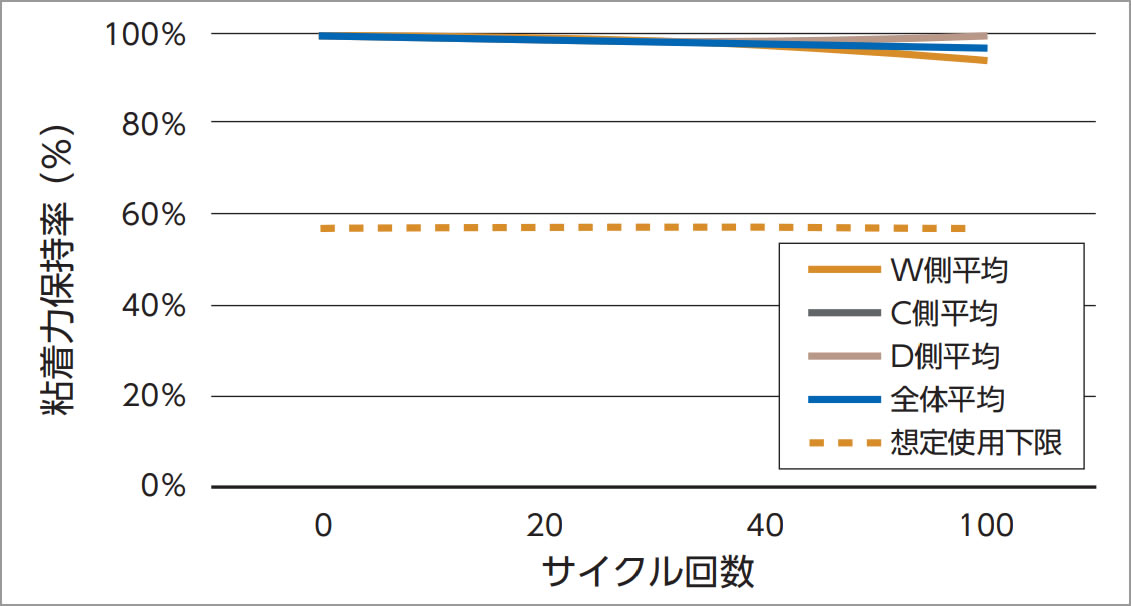

図2. 熱サイクル耐久性（-10℃⇔60℃）

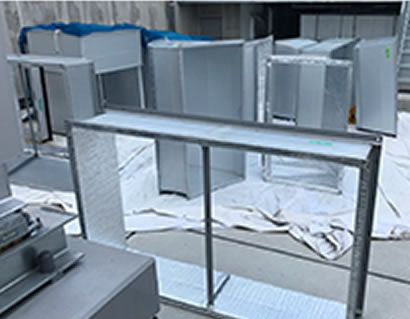

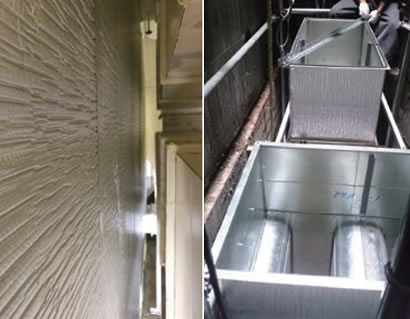

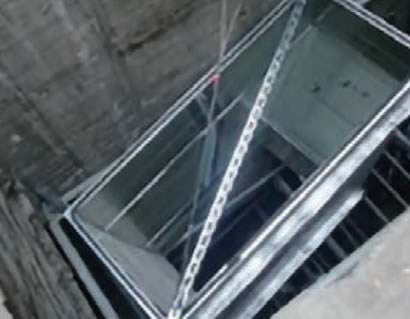

内貼り断熱

内貼りダクトの構造と機能

●制作方法

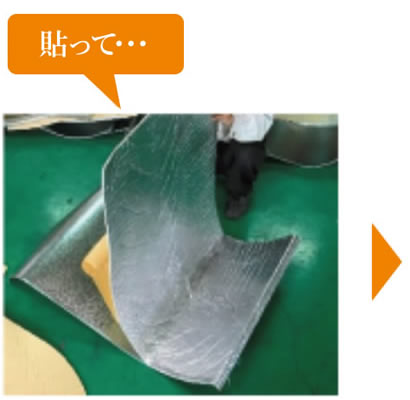

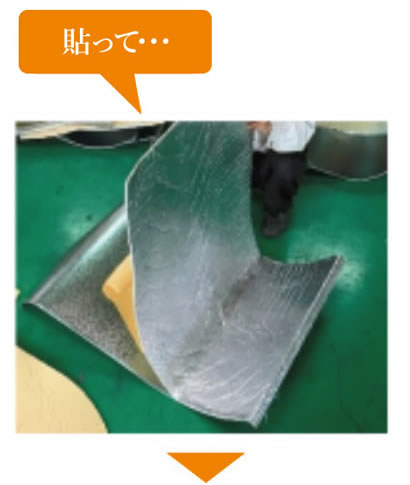

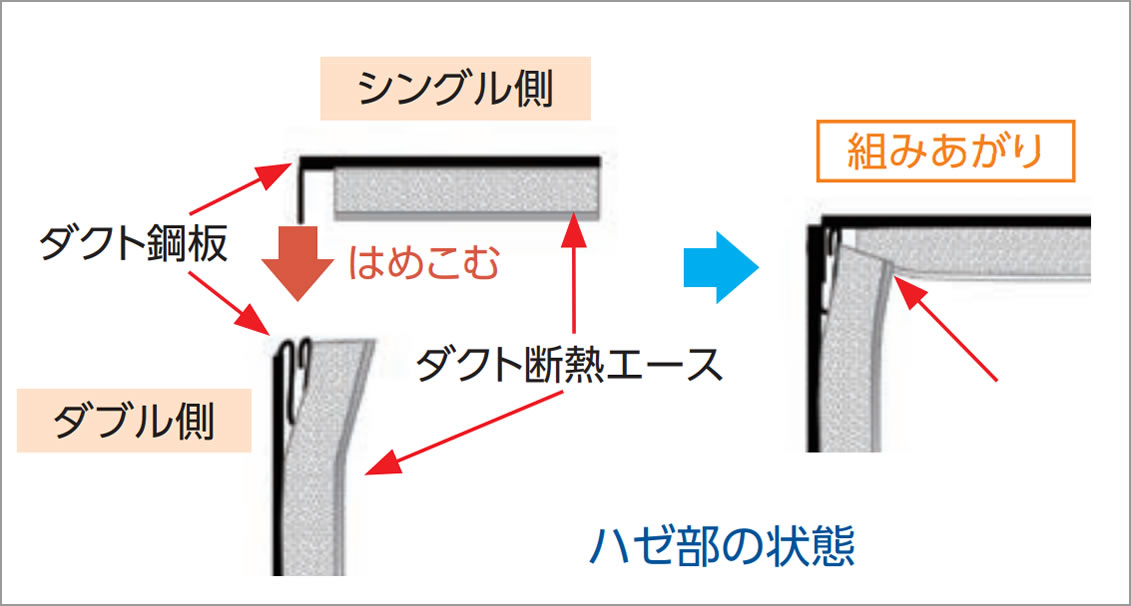

プラズマでカットした組立前のダクト鋼板に共板フランジ部まで本体を取り付け（図3）、ハゼのシングル側をダブル側に打ち込みます（図5）。組立て後のコーナーは断熱材が密着する構造（図4）となっていることで、ハゼ部のリーク防止効果があります。

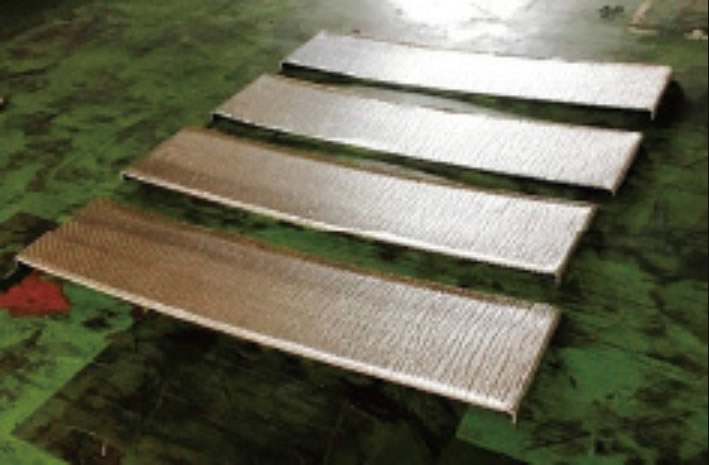

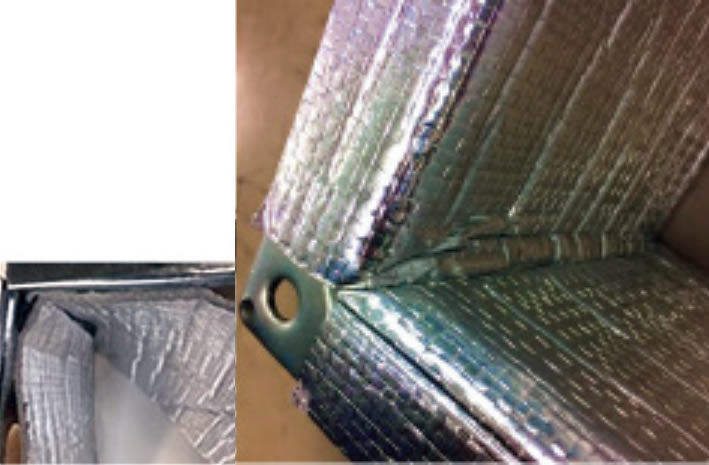

図3. フランジ部まで断熱材を貼付けた鋼板

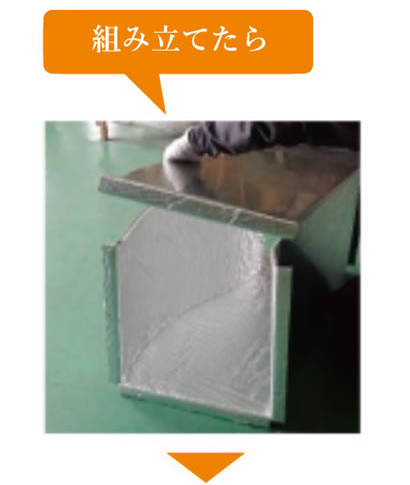

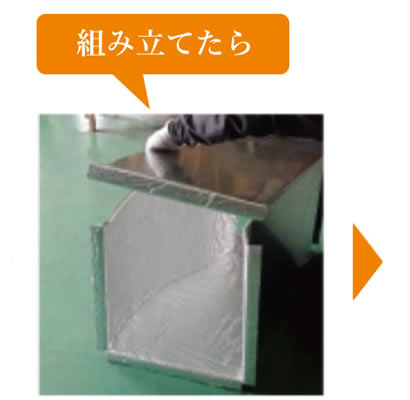

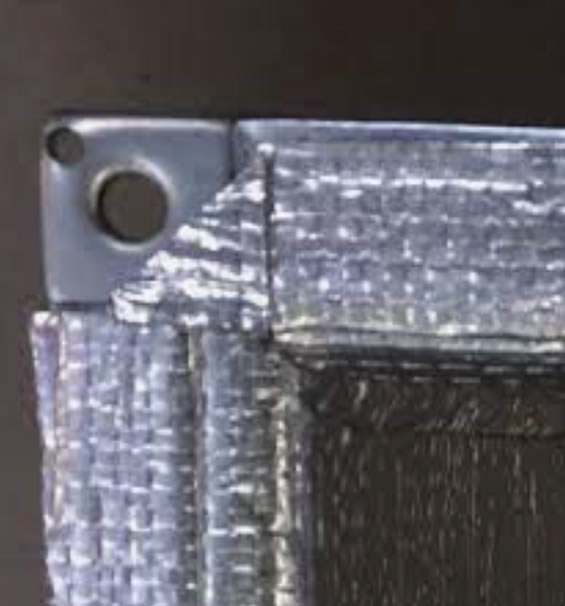

図4. 組立て後のコーナー部

図3. フランジ部まで断熱材を貼付けた鋼板

図4. 組立て後のコーナー部

さらにコーナー部に三角形のコーナーピース（図6）を貼り付けることで、折り返しの本体と併せてフランジ用ガスケットの働きをするため、施工現場でのガスケット貼付け作業がなくなります。

●構造による脱落の防止

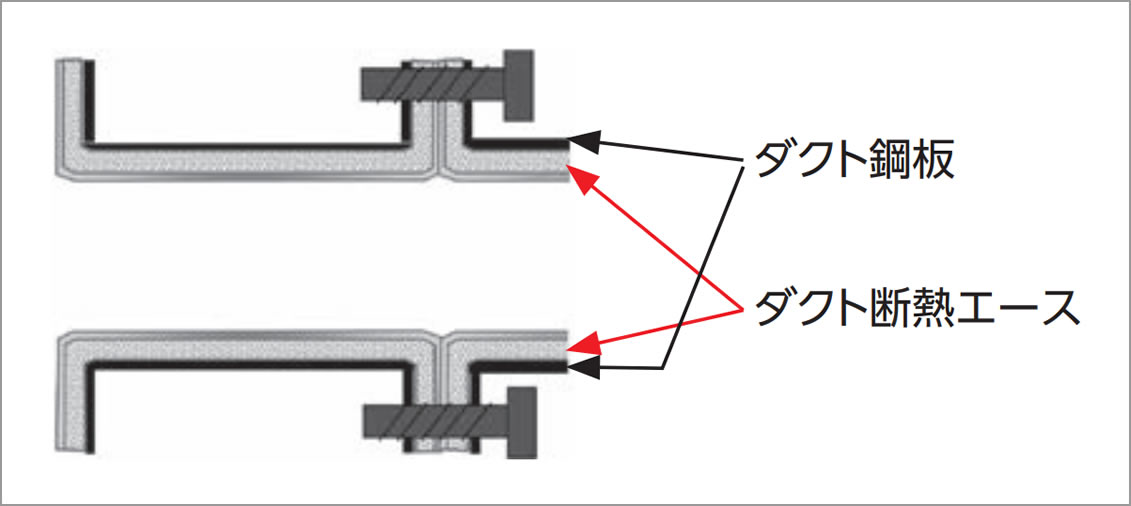

強力で耐久性のある粘着剤に加え、断熱材をフランジ部まで内貼りし、断熱材をフランジで挟み込む構造にすることで万一の断熱材脱落を防止しています（図7）。

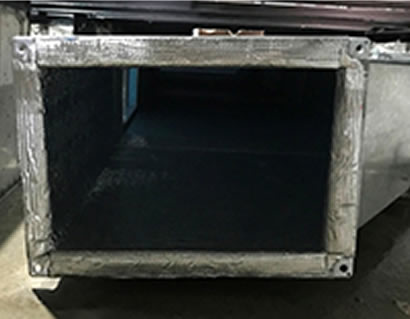

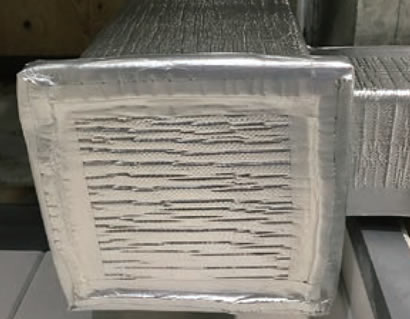

図7. ダクト断熱エース付き断熱ダクト

本体10mm品をフランジ部へ折り込むと共板用汎用クリップがかけられなくなりますので、折り込む部分の本体厚みをアルミ箔部分を残して2～6mmになる様厚みスライスして下さい。スライス部は粘着剤が無くなりますので、ダクト用スプレー糊でフランジ部へ貼り付けて下さい(本体6mm品、4mm品はそのままフランジ部へ貼り付けても汎用クリップの取り付けが可能)。
※厚みスライスをする際は刃物の取り扱いに御注意下さい。

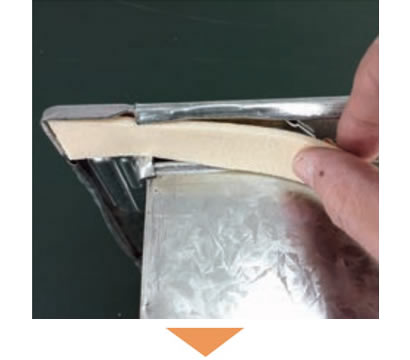

図8. フランジ部厚みスライス後の本体（10mm品のみ）

ダクト断熱エース製品構成と特性

特性

用途		側面断熱材	フランジ断熱・意匠	フランジ断熱補助	備考
名称		本体	フランジカバー	インナーテープ	備考
構成	表面材	本体に同じ		―	―
	断熱層基材	発泡ポリオレフィン			―
	―	―	アルミ箔	―	―
	粘着剤	アクリル系粘着剤　接着タイプホルムアルデヒド放散量 0.10mg/L未満			JIS K 1460 : 2015
	雛型紙	軽剥離剥離紙			―
断熱層基材密度（kg/m3）		43			―
熱伝導率(W/(m・K))		0.041以下			JIS K 1412-2 : 2016(23℃)
基材吸水率（mg/cm2）		0.2			JIS K 6767 : 1999 B法
加熱毒性試験		合格			ABD0031 AITM3.0005

上記は代表値であり、保証値ではありません。
ダクト断熱エース本体10mm品は一般的なグラスウール24K25mm仕様の現場条件にてご使用頂けますが、実際のご使用条件を確認のうえご採用ください。

【シックハウス規制について】
建築基準法第20条及び平成14年国土交通省告示1113～1115号においてホルムアルデヒド発散材料が定められておりますが、ダクト断熱エースはこれに該当する材料は使用していないため「告示対象外建材」の扱いとなります。従いまして、建築内装材に使用される場合であっても制限はありません。

標準品

品番	サイズ番号	品名	厚み t(mm)	幅 W(mm)	長さ L(mm)	販売単位	標準 2023年4月時点		販売単位概算質量（約kg	概算梱包サイズ（約mm）	備考
品番	サイズ番号	品名	厚み t(mm)	幅 W(mm)	長さ L(mm)	販売単位	販売単位価格	単価	販売単位概算質量（約kg	概算梱包サイズ（約mm）	備考
DDAH10	910025	ダクト断熱エース本体 10mm品	10	910	25	1巻	177,500円	7,800円/m²	20	620Φ×1,000H
DDAH06	910050	ダクト断熱エース本体 6mm品	6	910	50	1巻	264,000円	5,800円/m²	24	670Φ×1,000H
DDAH04	910050	ダクト断熱エース本体 4mm品	4	910	50	1巻	218,500円	4,800円/m²	21	550Φ×1,000H
DINT04	025010	ダクト断熱エースインナーテープ	4	25	10	1袋(10巻)	14,000円	140円/m	1.0	270Φ×350H	外貼り用
FGC-LONG	095105	ダクト断熱エースフランジカバー	6	95	1.05	1束(20枚)	27,200円	1,360円/枚	1.5	150×200×1,150	外貼り用
ACE011AL	050020	気密・防水テープエースクロス 011AL	―	50	20	1箱(30巻)	―	―	6.1	240×340×270H	外貼り推奨アルミテープ

※ACE011AL（光洋化学（株）製気密・防水テープエースクロス011AL）単体での販売はいたしかねます。
※受注生産となりますがフランジカバーはFGC-200～FGC-850まで50mm刻みで事前カット品での販売が可能です。

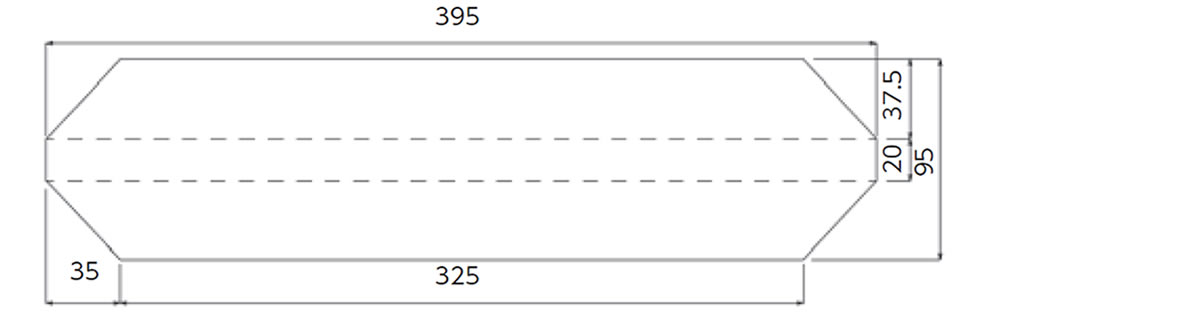

フランジカバー事前カット品

品番	サイズ番号	品名	厚み t(mm)	幅 W(mm)	長さ L(mm)	販売単位
FGC-200	095295	ダクト断熱エースフランジカバー事前カット品（受注生産品）	6	95	295	各サイズ 1束（20枚）
FGC-250	095345				345
FGC-300	095395				395
FGC-350	095445				445
FGC-400	095495				495
FGC-450	095545				545
FGC-500	095595				595
FGC-550	095645				645
FGC-600	095695				695
FGC-650	095745				745
FGC-700	095795				795
FGC-750	095845				845
FGC-800	095895				895
FGC-850	095945				945
