加工種別 【成形】
【成形】弊社では様々な加工設備を保有しお客様の様々なニーズに幅広くご対応致します。お気軽にお問い合わせ下さい。

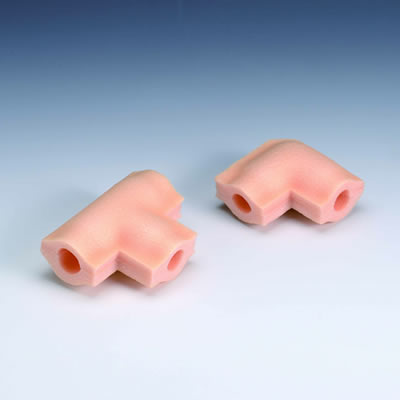

真空成型機
材料のシートを加熱軟化させ、シートと型との空間を真空状態にすることにより、シートを型に密着させ、目的の形状を得ることができます。
特徴
当社所有の成型機は単発式の成型機なので小ロットでの生産に向いています。
対応サイズ
成形面積は最大650mm×650mm、最小100mm×100mmまでご対応可能です。
成形深さは凸型で約120mm、凹型で約150mmとなります。
※厚さは材質により異なりますのでお問い合わせフォームよりお問い合わせ下さい。
加工種別 【切断】
【切断】弊社では様々な加工設備を保有しお客様の様々なニーズに幅広くご対応致します。お気軽にお問い合わせ下さい。

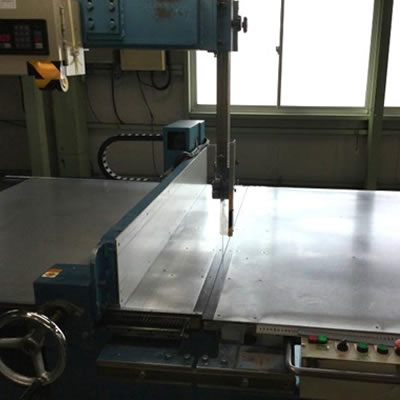

バーチカルカッター
テーブル上に材料を置き前後に移動させてバンドナイフを使用し直線カットを行う設備です。ポリウレタンフォーム、ポリエチレンフォーム、不織布、ゴム等のシート材の裁断に使用可能です。
特徴
切断寸法を自動設定出来るため精度が高い加工が可能です。
保有台数2台
対応サイズ
厚さ25㎝幅方向で最大270㎝までご対応可能です。
切断

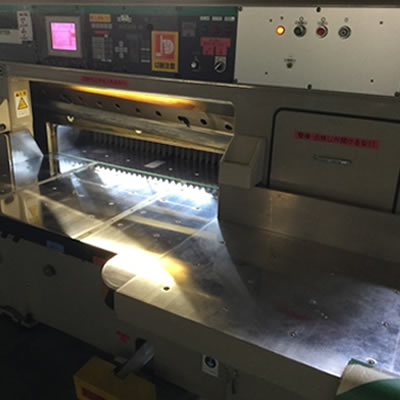

断裁機
材料を重ねてコンピューター制御された切断刃にて材料を重ねて切断する設備です。
ポリエチレンフォームやポリウレタンフォームの加工前原反の寸法適正化もお気軽にお問い合わせ下さい。
特徴
高い圧力で切断を行うため切断面を綺麗に保つことが可能です。
また重ね切りを行う事によりコストダウンにも適しています。
対応サイズ
厚さ140㎜、幅1000㎜、奥行き1000㎜までご対応可能です。
切断

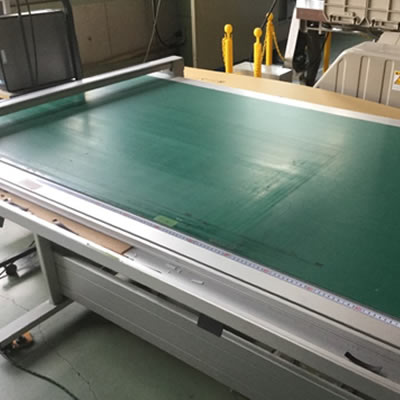

カッティングプロッター
テーブル上でカット刃が移動し対象物をカットする設備です。
社内でCADの図面の作成し、抜型が必要ありませんので小ロットの加工に適しております。
特徴
CADデータに基づき加工を行い金型が不要のため製品立ち上げをスピーディーに行う事が可能です。
対応サイズ
厚さは1㎜程度*までご対応可能です。
幅は1900㎜、奥行は950㎜となります。
※材質により若干異なりますのでお問い合わせ下さい。
切断
定尺切断機
両面粘着テープとポリエチレンフォームのシートを貼り合わせ及び裁断する設備です。
特徴
ポリエチレンフォームやポリウレタンフォームの素材と両面テープを貼り付けと切断を同時に行う事が可能です。
対応サイズ
厚さ10㎜まで、幅1350㎜までご対応可能です。
切断

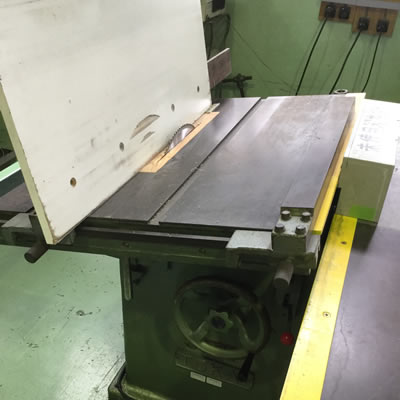

昇降盤
加工台から回転刃部分が半円状に出ており材料を一定幅に切断するための設備です。
特徴
刃の角度設定により角度をつけての切断及び溝加工も可能です。
対応サイズ
厚さ60㎜*まで、奥行き 1200㎜までご対応可能です。
角度は45°まで設定する事が可能です。
※硬さにより若干異なりますのでお問い合わせ下さい。
切断

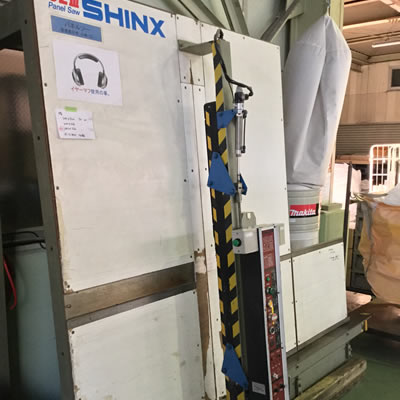

大型パネルソー
壁に立てかけたパネルに切断材料をセットすると回転刃が加工し直線で切断するための設備です。
特徴
角を直角とするような直線で精度を出す加工に適しております。
対応サイズ
厚み60㎜まで、高さ1570㎜までご対応可能です。
切断
加工種別 【特殊切断】
【特殊切断】弊社では様々な加工設備を保有しお客様の様々なニーズに幅広くご対応致します。お気軽にお問い合わせ下さい。

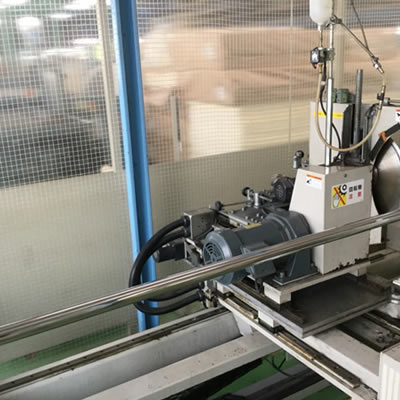

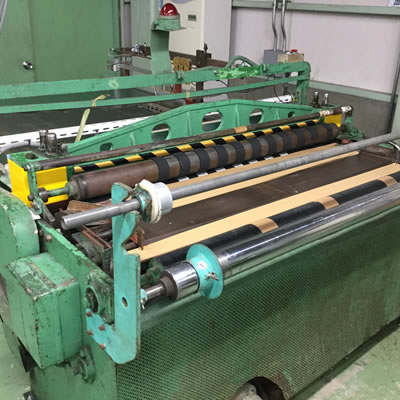

ロールカッター
ロール状に巻かれた製品を必要に応じて指定幅に輪切り(スリット)するための設備です。
主に導電性テープやフィルム及びポリエチレンフォーム材をスリット可能です。また他社製テープのスリット加工のみもご相談ください。
特徴
テープ関連では*幅2㎜、ポリエチレンフォームでは幅10㎜からご対応可能です。(材質により若干異なりますのでお問い合わせ下さい)
対応サイズ
幅1500㎜までのサイズの原反にご対応可能です。
シャフト径 3インチ
特殊切断
加工種別 【打抜き】
【打抜き】弊社では様々な加工設備を保有しお客様の様々なニーズに幅広くご対応致します。お気軽にお問い合わせ下さい。

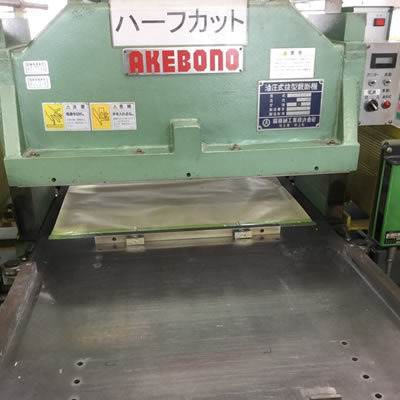

小型プレス(ハーフカット)
油圧を利用しビク型にて軟質素材の打ち抜きを行う設備です。
特徴
小型プレス機のためシール抜き加工等に適しています。
対応サイズ
幅方向630㎜、奥行は570㎜まで材料セッティング可能です。
加工有効サイズ
幅方向550㎜、奥行きは500㎜まで可能です。
打抜き

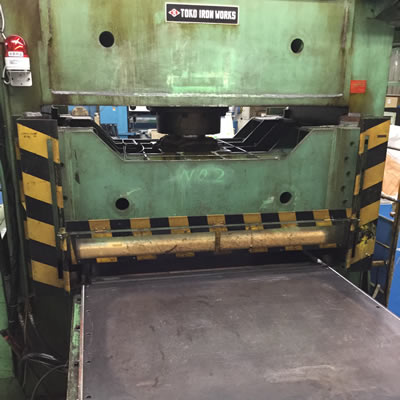

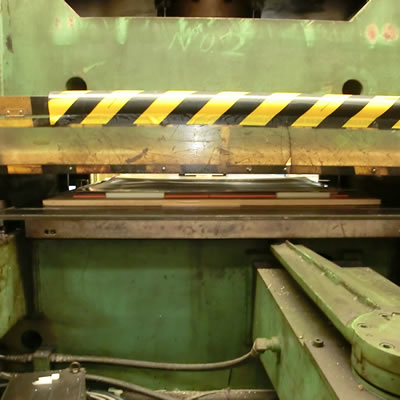

120t油圧裁断機
油圧を利用しビク型にて軟質素材の打ち抜きを行う設備です。
特徴
作業テーブルが2面あるため短時間で多品種の製品の加工を行う事が可能です。
対応サイズ
幅方向1280㎜で奥行は1200㎜まで材料セッティング可能です。
加工有効サイズ
幅方向1000㎜、奥行きは1000㎜まで可能です。
打抜き

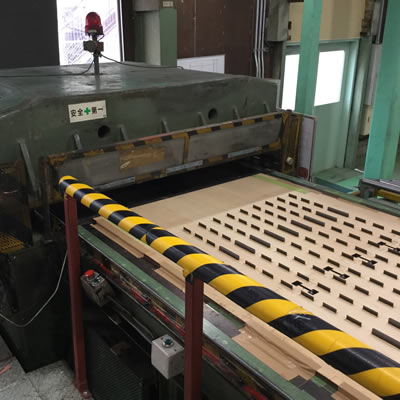

175t油圧裁断機
油圧を利用しビク型にて軟質素材の打ち抜きを行う設備です。
特徴
作業テーブルが大きく油圧が高い為、大きい製品及び抜き加工に圧力が必要な製品も加工可能です。
また型取り数を多くした多面取りによるコストダウン効果も期待できます。
対応サイズ
幅方向1450㎜、奥行は1900㎜まで材料セッティング可能です。
加工有効サイズ
幅方向1200㎜、奥行きは1700㎜まで可能です。
打抜き
加工種別 【スライス】
【スライス】弊社では様々な加工設備を保有しお客様の様々なニーズに幅広くご対応致します。お気軽にお問い合わせ下さい。

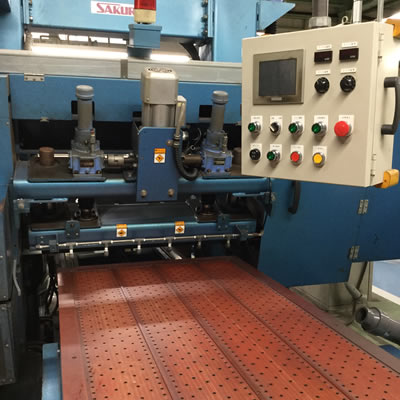

スライサー
ポリエチレンフォームやポリウレタンフォームをはじめとした軟質素材の漉き加工を行う設備です。
※掲載写真は代表設備です。
特徴
シート状だけではなくロール状でも漉き加工が可能です。
対応サイズ
*厚さ2㎜、幅1250㎜までの材料を自由にスライスする事が可能です。
*(材質によって若干異なりますのでお問い合わせ下さい。)
スライス

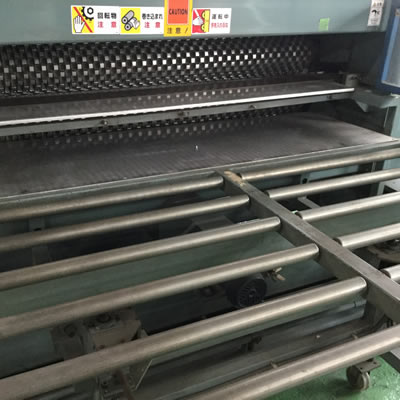

プロファイル機
あらかじめ作成した凹凸ロールの形状でシート状の素材に対し表面の凹凸を作る設備です。
ポリウレタンフォームやポリエチレンフォームに代表される軟質素材は、凹凸に変形させた材料を切断することで、切断面に凹凸がある2枚の材料に分かれます。
特徴
凹凸の高さはロールの調整を行う事により自由に設定することが可能です。
対応サイズ
厚さ60㎜*まで、幅1550㎜までご対応可能です。
※硬さにより異なりますのでお問い合わせフォームよりお問い合わせ下さい。
スライス
加工種別 【粘着】
【粘着】ポリエチレンフォームや金属箔に粘着加工を行います。片面のみまたは両面の塗工も可能です。

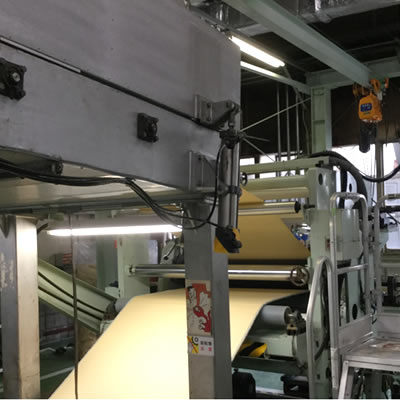

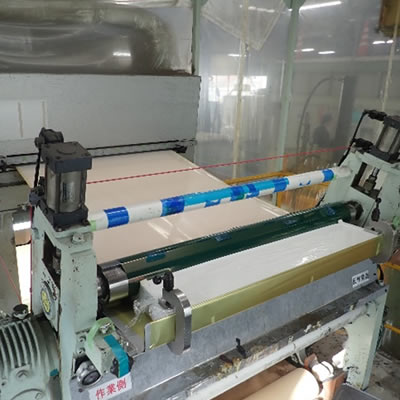

コンマコーター
フィルムや金属箔などの基材に粘着塗工を行うための設備です。
特徴
両面または片面のみの塗工も可能で粘着剤はアクリル系を基本としそれ以外もご提案可能です。また試作等の少ロットでもご対応可能です。
対応サイズ
厚さ10㎜、塗工幅1080mm、シャフト径φ3インチ
最大巻径 直径650mmまでご対応可能です。
粘着
加工種別 【融着】
【融着】ポリエチレンやポリウレタンフォームを熱接着します。
接着剤を使わず熱で素材同士を一体化させるため剥がれにくく強固な接着をすることが出来ます。
積層機
表面を溶融させてポリエチレンフォーム等の素材を重ね合わせる設備です。
特徴
貼り付けに接着剤を使用しないため強い強度で貼り付けることが可能です。
融着
加工種別 【硬質プラスチック切断】
【硬質プラスチック切断】弊社では様々な加工設備を保有しお客様の様々なニーズに幅広くご対応致します。お気軽にお問い合わせ下さい。

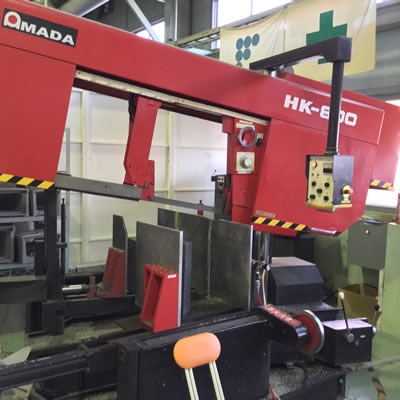

大型バンドソー(800)
材料を狭んで、帯ノコで切断するための設備です。
特徴
切断刃が高速回転するため短時間で高精度の切断が可能で、切削液を使用するため連続加工に向いています。
対応サイズ
厚さ600㎜、幅700㎜までご対応可能です。
硬質プラスチック切断
加工種別 【切削】
【切削】マシニングセンターを主に使用しポリプロピレンやプラスチック樹脂をご希望の寸法や形状に加工致します。金型作成が不要なため試作や少量での製造に適しCAD図面の作成もご対応致します。また3Dプリンターで作成するモックアップ品の作成もご対応可能です。

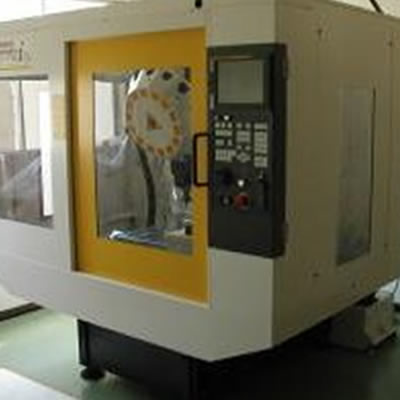

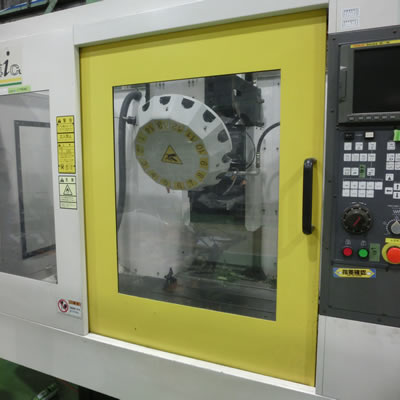

マシニングセンター
高速、高精度の3軸小型切削加工機です。
CADデータを基に軟質素材やプラスチック樹脂の縦、横、高さの切削加工を行うための設備です。金型が不要なため試作等に最適です。
特徴
穴あけ・座ぐり・フライス加工・ねじ立てなどを行う事が可能です。
対応サイズ
X方向300㎜、Y方向300㎜、Z方向300㎜までご対応可能です。
切削
一般汎用設備
*ここからは一般設備のご紹介になります。
ラジアルボール盤(700)
主軸頭の旋回ができる構造のため加工品が大きい場合に適している設備です。
特徴
加工物が大きい場合でも複数個所の穴あけを容易にすることが可能です。
対応サイズ
高さ700㎜、稼働ストローク700㎜までご対応可能です。
一般汎用設備
コンターマシーン(300)
作業ステージの上に材料を設置し直線以外にも曲線の切断加工をするための設備です。
特徴
比較的厚みがある材料も切断する事が可能です。
対応サイズ
厚み75㎜、奥行き300㎜までご対応可能です。
一般汎用設備
汎用フライス盤
加工材料をテーブル上に固定して回転軸に刃物を取り付けて切削を行うための設備です。加工内容により様々な刃物が取りつけ可能です。
特徴
溝加工や「ザグリ・えぐり」を初めとしたXYZの切削加工が可能です。
対応サイズ
厚み300㎜、幅700㎜、奥行き300㎜までご対応可能です。
一般汎用設備
旋盤(3.5)
バイト(刃)を回転させた金属や樹脂の材料に接触させ切削加工を行う設備です。
特徴
穴開け、溝加工、座ぐり加工を行うことが可能です。
対応サイズ
径 90φまで、幅方向400㎜までご対応可能です。
一般汎用設備
